MSP430 , основы

Ситуёвина:

Лежат передо мной 3 экземпляра MSP430F2001IN в DIP14.
Хочу освоить MSP430, собственно начать именно с того что есть, раз уж оно есть

Вопросы:

1. В качестве питания сканает батарейка а-ля с материнки от биоса?
2. Кодить думаю на С в IAR KickStart + FET (JTAG отсюда Hardware design. Новый проект пост #83), сойдет комбинашка?
3. Вытекает из п.2, как JTAG и МК связать? (конкретно для моего пугает указание в даташите о наличии линий TDI и TDO на одной ноге, тоесть эти линии можно просто соединить?) Вообще здорово бы схемку подключения (гугл насиловал, ничего не нашел)
4. Вопрос схемотехнический, из раздела основ, искать лень, что там с токами и напряжениями на выводах МК (можно конкретно для текущего) и эти же параметры, например, для светодиода, тоесть согласование с напайкой вокруг МК.
5. Из того же раздела, что и п.5. Подтягивающие резисторы... кто они? зачем? с чем их есть и как подобрать?

Думаю, для самого начала хватит. Начну с бегущей строчки.

Паяльщик я хороший (вообще руки правильно растут), реализатор алгоритмов и написатель программ тоже.

Под МК писал пару раз, простейшее.

Прошу, промолчать вместо посылательства меня куда-либо и просто игнорировать эту тему. Если имеете возможность подсказать, то не проходите мимо.
Похожие темы есть, но не по MSP430, считаю их достаточно отличными от остальных и не могу провести параллели.

Цитата Antr @ 23.02.11, 20:40

Вопросы:

1. я не стал бы использовать батарейку, даже если "сканает".
Не удобно, сядет в любой момент.

Для того, чтобы легко понять, что ему (контроллеру) хорошо
(что "сканает")и как правильно скачай даташит с сайта производителя.
Юзер-гайд и аппликэйшыны тоже, если есть.
Серьёзно облегчишь себе творческую жизнь.

Это почти на все твои вопросы ответ.

5. Подтягивающие резисторы. Используются для разных целей.
1. задать конкретный потенциал на выводе контроллера.
2. снизить входное сопротивление - для снижения
влияния внешних помех.

Рассчитывается - по разному. Однозначно правильный
ответ дать нельзя.
Поставим, например, максимально малое но допустимое
по току для выхода источника. Но это плохо подойдёт
для устройства питаемого от батареи. Начинается
поиск компромисса..

Сообщение отредактировано: ЫукпШ - 24.02.11, 09:04

Цитата Antr @ 23.02.11, 20:40

2. Кодить думаю на С в IAR KickStart + FET (JTAG отсюда Hardware design. Новый проект пост #83), сойдет комбинашка?

Этот FET достаточно древняя схемка, и контроллеры которые он изначально поддерживал давно забыты видимо, но, поскольку он является фукнциональным аналогом оригинального техасовского FET, то можно ожидать что он будет поддерживать и современные контроллеры.

MSP430F2001IN поддерживает два способа программирования JTAG и SpiBiWire.
В документе http://focus.ti.com/lit/ug/slau278f/slau278f.pdf на странице 34 показана схема соединения JTAG c 14-тиногими контроллерами и в том числе с MSP430F2001IN.
По этой схеме получается для подключения в режиме JTAG нужно соединить ножки разъема JTAG с ножками контроллера таким образом:

выводы разъема JTAG	выводы микроконтроллера MSP430F2001IN
1: TDO	9: P1.7/TDO
3: TDI	8: P1.6/TDI
4: +3.3V	1: VCC
5: TMS	7: P1.5/TMS
7: TCK	6: P1.4/TCK
8: TEST	11: TEST
9: GND	14: GND
11: RST	10: RST

У контроллера остаются свободными ножки 2, 3, 4, 5, 12, 13

для подключения в режиме SpiBiWire нужно соединить ножки разъема JTAG с ножками контроллера таким образом:

выводы разъема JTAG	выводы микроконтроллера MSP430F2001IN
1: TDO/SBWTDIO	10: RST/SBWTDIO
7: TCK	11: TEST/SBWTCK (через резистор 330 Ом)
8: TEST/SBWTCK	11: TEST/SBWTCK
4: +3.3V	1: VCC
9: GND	14: GND

Дополнительно линию 10: RST/SBWTDIO нужно подключить резистором 47к к питанию +3.3В (1: VCC) и конденсатором 2,2нФ на землю (14: GND)
В этой схеме подключения у микроконтроллера остаются свободными выводы 2, 3, 4, 5, 6, 7, 8, 9, 12, 13.

Видимо в софте, при отладке, нужно выбрать режим подключения микроконтроллера: JTAG или SpiBiWire.


При отладке вполне можно питать микроконтроллер MSP430F2001IN от литиевой батарейки, но светодиод довольно быстро посадит ее.

а чем чревата смерть батареи во время работы? МК вроде не должен работать без минимума напряжения на питании.
А по заявлению производителя, работает он при напряжении 1.8-3.6в. Ну тут понятно, возьму с БП компьютера, там как раз 3.3в.

даташит и гайд ейсть, проблема возникает в том, что я не особо приноровился их читать, они мне кажутся "неудобными", и в однозначности перевода

Хотя вопрос про TDI и TDO там и решился, просто сразу я как то проморгал, что оказывается TDI подписан к двум ногам 8 и 9, а TDO только к 9.
Вывод TDI - 8 TDO -9

Часом позже вообще нашел схемы подключения JTAGа на сайте производителя вооооооот тут http://www.ti.com/litv/pdf/slau278f

ща пока попробую собрать FET.

Цитата Antr @ 24.02.11, 17:36

тут http://www.ti.com/litv/pdf/slau278f

так я и ссылался на этот документ

Цитата MeG @ 24.02.11, 12:52

В документе http://focus.ti.com/lit/ug/slau278f/slau278f.pdf на

Цитата Antr @ 24.02.11, 17:36

а чем чревата смерть батареи во время работы? МК вроде не должен работать без минимума напряжения на питании.
А по заявлению производителя, работает он при напряжении 1.8-3.6в.

Работоспособность программы гарантируется в диаппазоне напряжений 1,8 -- 3,6В
Перепрошивка микроконтроллера гарантируется при напряжении питания 2,2 -- 3,6В
Максимальная тактовая частота при напряжении питания 1,8В гарантируется 6МГц (вместо 16МГц при питании 3,3В)
При напряжении на литиевой батарейке около 2,5В ее можно считать полностью разряженной

Цитата Antr @ 24.02.11, 17:36

возьму с БП компьютера, там как раз 3.3в

при такой маленькой нагрузке компьютерный блок питания не обязан давать 3,3В, может быть и больше, может и меньше

Цитата MeG @ 25.02.11, 13:42

Цитата Antr @ 24.02.11, 17:36

тут http://www.ti.com/litv/pdf/slau278f

так я и ссылался на этот документ

Цитата MeG @ 24.02.11, 12:52

В документе http://focus.ti.com/lit/ug/slau278f/slau278f.pdf на

я это просто позже для себя отметил, что это тоже самое, кстати, спасибо за табличку пинов, она оказалась несколько удобнее.

FET готов, осталось протестить

о-хо-хо! Нужен дров на LPT FET?

где взять можно?

Добавлено 25.02.11, 21:49
как-то неправильно я работаю, сначала напишу о том, что мне надо сделать следующим, а потом только приступлю это делать.

Поставил giveio отсюда http://sourceforge.net/projects/mspgcc/files/giveio/1.1/giveio_setup.exe/download

проблема теперь в другом, иар пишет про инициализацию девайса перед загрузкой в него программы, потом говорит, что девайс отсутствует либо неподдерживается.

примем безобидное, что просто нет его поддержки, упихать ее туда можно?
сам пока по ногам пробегу, проверю подключение.

вопрос решился в настройках дебаггера, стоило поставить, что это Olimex LPT, и все стало хорошо.

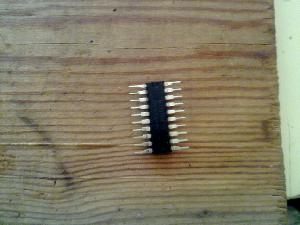

микросхемку взял как MeG описывал, только в дипе раскаряжил ноги ей вот таким образом

Прикреплённая картинка

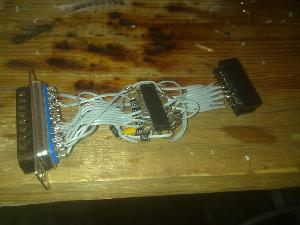

т.к. состою в клубе монтажников-извращенцев, то сделал все навесным
[attach=#1][/attach]

Прикреплённая картинка

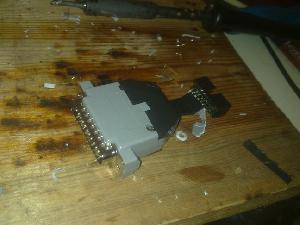

и почти полностью упихал в кожух от LPT

Прикреплённая картинка

Прикреплённая картинка

проверял все это дело такой штукой

Прикреплённая картинка

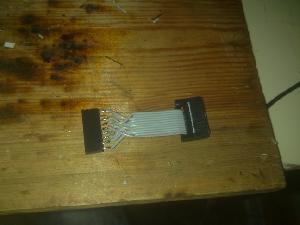

к JTAGу сделал пеходничек

Прикреплённая картинка

припаянил светодиод к нолевой ноге первого порта, и на землю.
программка обычная, на мигание светодиодиком (она,кажется даже в сэмплах есть)

ИТОГО: собрал за 2 вечера (у меня еще есть чем заняться, кроме МК) в рублях на все ухло не больше 200 (как-то не догодался посчитать поточнее), это включая вообще все, окромя контроллера, да и он около 30 р стоит. Великим бонусом считаю, что сделал все "на коленке" без разводки плат, травления и прочего, и оно заработало! (если заработало так сделанное, то если подойти серьезно то работать точно будет)


Дальше планирую поиграть с АЦП. Не на датчиках, конечно, (вот если прокатит на кафедре представить этот FET и показать его работу, а потом раскрыть секрет его монтажа, то завкаф обещал оплачивать товарные чеки на всякую штуку, там может и датчики будут) делителем, потом прикручу сегментный индикатор. Дальше и МК поувесистее будет.

И еще вопрос, стоит дальше писать? То, чего мне не хватало в знаниях и примочках для начала я нашел здесь, спасибо всем большое.
Просто сам сколько не искал не мог найти ничего по MSP430, вот на этом форуме только нашел схему FETа, которая у меня заработала.
Не думаю, что я такой единственный, кто не очень понимал, что стоит сделать, чтобы заработало. кому-то может пригодиться.


Добавлено 26.02.11, 13:01
и вот еще забыл, чтоб работало вне дебагера(отключено от компа) давал VCC на ногу ресета, чтоб не было вечного сброса))

Думаю будет здОрово, если будешь тут писать что сделал и как это работает, можно с набросками схем и с кодом.

Только батарейку отключай когда не работаешь с контроллером . Емкости CR2032 (0,22 А/ч) должно хватить на непрерывную работу контроллера со светодиодом часов на двадцать.
Какой резистор поставил последовательно со светодиодом?

Резистора никакого нет)) а для батарейки на прободе джампер стоит, код на другом компе, скину позде

Добавлено 26.02.11, 15:34
падон)) *позже

Добавлено 26.02.11, 15:35
*пардон

Сборка необходимого для инструмента отладки MSP430
(с моими допущениями)

1) http://msp430.webpark.pl/MSP-FET_1_3-all.zip - архив со схемой, разводкой платы и перечнем компонентов необходимых для создания адаптера JTAG (на форум положил Idle - Hardware design. Новый проект пост #65)

у меня так

*я делал навесным монтажом, поэтому микросхемку взял в дип корпусе, прооперировал ей ноги как в посте #8, конденсаторы выводные, резисторы размерки 2512, кроме одного на 100 ом, какой уж был, он МЛТ-подобный (вообше 2512 достаточно удобные, к ногам микросхемы припаял и получились "флажки", к которым нетрудно было припаять провода, в качестве проводов, использовал шлейф с шагом 1.27, кажется, стандарт вобщем) транзистор прямо как в спецификации, в корпусе SOT23, умаялся, конечно, но после припайки-таки, чтобы непоотломать ничего, просто обмазал супеклеем и присыпал содой, так в 3 слоя, получился белый комок с проводами из него (достаточно надежная смесь суперклей+сода, и где-то, щас не помню, скорее в той же теме, прочел что сойдет любой невысокомощныц n-p-n ранзистор. Но сам взял этот, не догодался даже аналога выводного поискать)
** кстати вот еще, проштудировал посты, оказалось, что ранее ссылался на другой файл со схемой, но вроде как одно и тоже, этот же мне показался удобнее. (вот еще не знаю, если его просто распечатать на листе, совпадут ли размеры разводки, а то здорово, распечатал и под ЛУТ)
***подключал котроллер, пользуясь табличкой MeG'а из поста #3 (удобно, однако)

2) IAR Embedded Workbench KickStart Edition тут - http://focus.ti.com/docs/toolsw/folders/print/iar-kickstart.html (драйвер вот - http://sourceforge.net/projects/mspgcc/fil...up.exe/download , при создании WorkSpace следует указать, что у нас не Simulator, а FET Debugger и во вкладке "Debugger" ставим OLimex LPT)

у меня так

**для проверки вписал простую программку для вкл/выкл светодиода, пошагово погонял, потом поставил туда счетчик и отрубил от компа, работало (не стоит забывать про ресет, на него "1" надо подать, чтоб контроллер вечно в нем не сидел)

Это чтобы не ворошить гайды и шиты, всего 2 пункта. Все просто, а когда есть инструмент для работы, то и работать становится все охочее и охочее.
Если вдруг кто решил на таком же мало- и удобноногом контроллере практиковаться, по окнчании разводки приложу подобие отладочной платы.

смешно, оказалось, что нету у 2001 АЦП (вот у MSP430F20x2 есть, а у MSP430F20x3он аж Sigma-Delta, в чем сила последнего, кстати?).
Будем баловаться с ШИМ. Как посчитать R и C для интегрирующей цепочки?

Цитата Antr @ 01.03.11, 13:03

Как посчитать R и C для интегрирующей цепочки?

t = R * C ( секунды, омы, фарады ) это время, за которое напряжение на конденсаторе вырастет от нуля вольт, до 2/3 напряжения поданного на резистор.
При первом приближении достаточно t приравнять периоду ШИМ. Но R в этой формуле нужно рассчитать как параллельно включенные резистор интегрирующей цепочки и сопротивление нагрузки которая подключена к конденсатору.

Добавлено 01.03.11, 14:22

Цитата Antr @ 01.03.11, 13:03

Sigma-Delta, в чем сила последнего

в том что ты берешь контроллер без ADC (меньше стоит) и используешь таймер и аналоговый компаратор для измерения аналогового сигнала.

Цитата MeG @ 24.02.11, 12:52

для подключения в режиме SpiBiWire нужно соединить ножки разъема JTAG с ножками контроллера таким образом

Как оказалось, для LPT_FET не реализована поддержка протокола SpiBiWire, так что через LPT только полный JTAG, а для SpiBiWire нужно брать USB_FET

Сообщение отредактировано: MeG - 12.06.11, 09:48
