Реализация булевой функции на мультиплексоре
, Литература, принцип и т.п.
|
Сообщ.
#1
,
|
|
|
|
Контрольная для моей заочки по ПТЦА, препод сам первый год предмет преподает и толком ничего не объяснил и даже не дал список литературы. Часть задания сделал, а вот на "Реализация булевой функции на мультиплексоре и элементах 2И-НЕ" торможу.
В общем какую литературу, руководства посоветуете, желательно в электронном виде и доступную  |
|
Сообщ.
#2
,
|
|
  |
А что именно за функция?
По большому счету из самого мультиплексора можно соорудить любую функцию. входы выбора канала используются как входы для исходных данных функции, а заземляя или подпирая плюсом канальные входы выбираем что должны иметь на выходе при определенной комбинации сигналов на входах выборки каналов. В принципе даже 2и-не не нужны. Не помню точно но погуглите по фамилиии Калабеков, у него очень доступно, на пальцах расписывается мультиплексор как комбинационное устройство ЗЫ кажется он |
|
Сообщ.
#3
,
|
|
 |

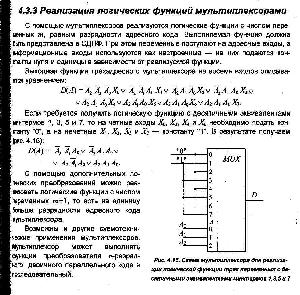

Н.П. Бабич, И.А. Жуков "Компьютерная схемотехника"
Прикреплённая картинка
|
|
Сообщ.
#4
,
|
|
 |
Цитата gruy ...и элементах 2И-НЕ... 1. X1, X2, X3 (обозначения могут отличаться)- это входы твой функции 2. в функции попадаються И, ИЛИ, НЕ (например y=x1 &(И) & x2 & x3 ) в функции приведенной в примере тебе сначала все входы придеться пропустить через логический элемент И, потом допустим над всеми входами была инверсися(над всей функцией черта) ты тогда ставишь после элемента И элемент НЕ, т.е. у тебя сигнал пропустился через элемент И, потом сразу же через НЕ (И-НЕ) согласно твой функции и попал на выход Y З.Ы. И- предпочтение 0 НЕ- инвертирует имеющееся значение ИЛИ - предпочение 1 |
